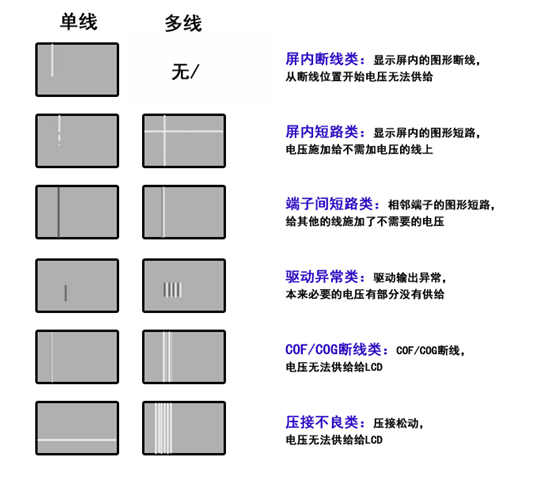

在TFT LCD液晶顯示模組中，根據形成原因的不同和位置形狀的差異，線缺陷可以分為屏內斷線類線缺陷、屏內短路類線缺陷、端子間短路類線缺陷、驅動異常類缺陷等，每類線缺陷的現象與成因，請看下表。

　　液晶屏線缺陷是最常見的缺陷。斷線類線缺陷以數據線斷線為主，在顯示屏設計時導入斷線修復的設計對策，可以大大提升產品的合格率。

　　修復的方法主要分為：屏外修復和屏內修復兩種設計對策。

　　1、斷線的屏外修復設計。通過屏外走線，把數據信號同步傳輸?shù)讲荒苷ｏ@示的斷線，從而實現顯示屏的正常工作。

　　2、斷線的液晶屏內修復設計。可以用像素設計實現，通過借道像素上的路徑，實現數據線斷線上下兩部分導通，可以節省屏外修復設計時常常用的功放OP，降低產品開發成本。不同的顯示模式，不同的借道路徑，像素結構不同，相應的修復設計方案也不同。

　　
